Fabrication de mon "ball clip"

[Fountainbel]

Salut les amis des stylos plume !
Comme vous l'avez sûrement déjà remarqué dans mes posts, j'utilise un clip à bille en argent fait maison sur la plupart de mes stylos.
Les clips en argent sont le plus souvent "coulés" en utilisant la procédure de "cire perdue" qui permet des formes et des motifs complexes.
L'inconvénient est que les clips moulés sont plutôt mous, et perdent donc facilement leur force de pincement prédéfinie.

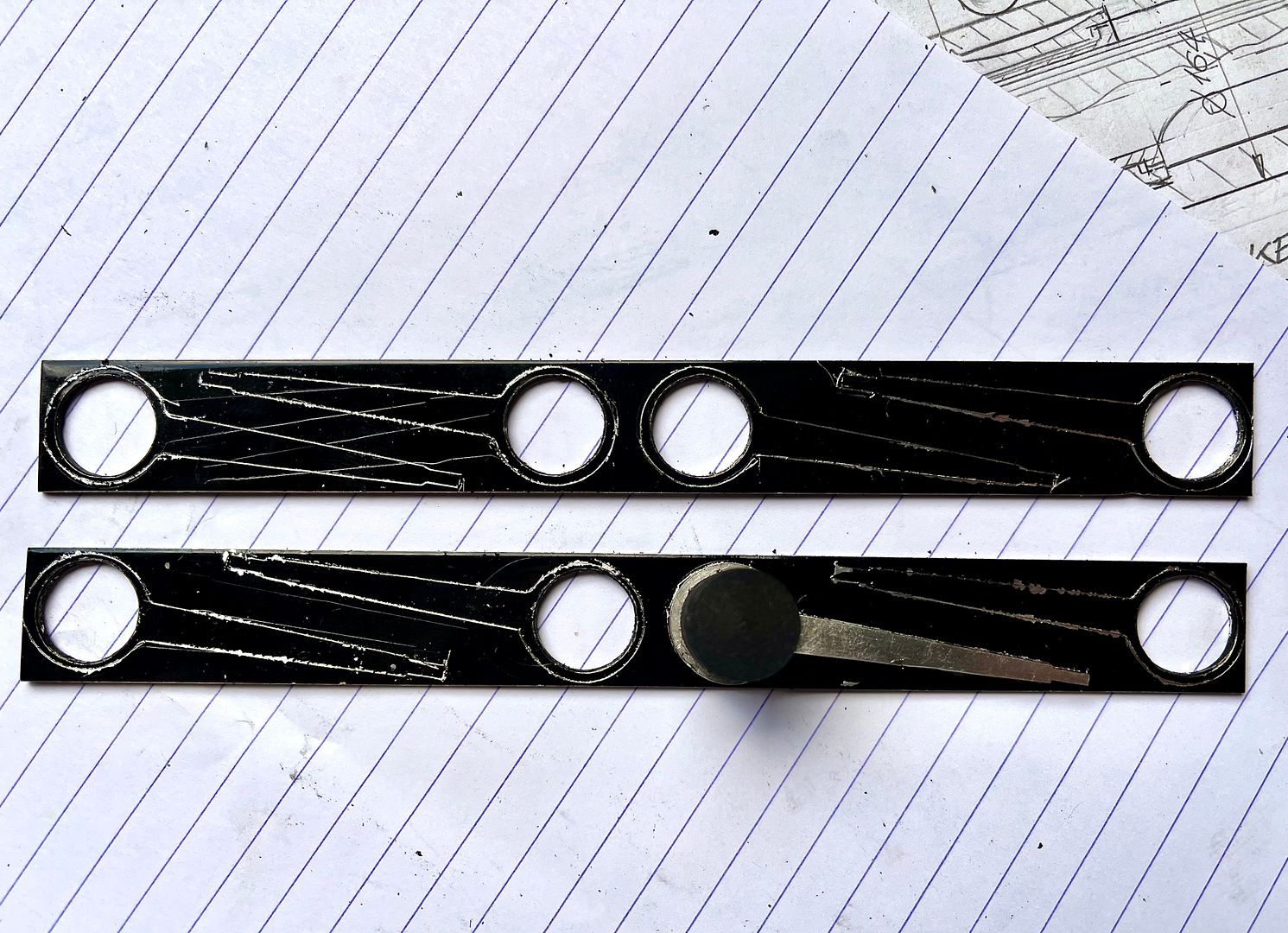

Pour éviter ce problème, j'ai décidé de fabriquer mes clips à partir d'une feuille d'argent dur "laminé à froid" de 1,5 mm d'épaisseur.
Ce matériau est progressivement laminé à partir d'une feuille plus épaisse jusqu'à l'épaisseur souhaitée de 1,5 mm, ce qui rend la surface extrêmement dure et élastique.

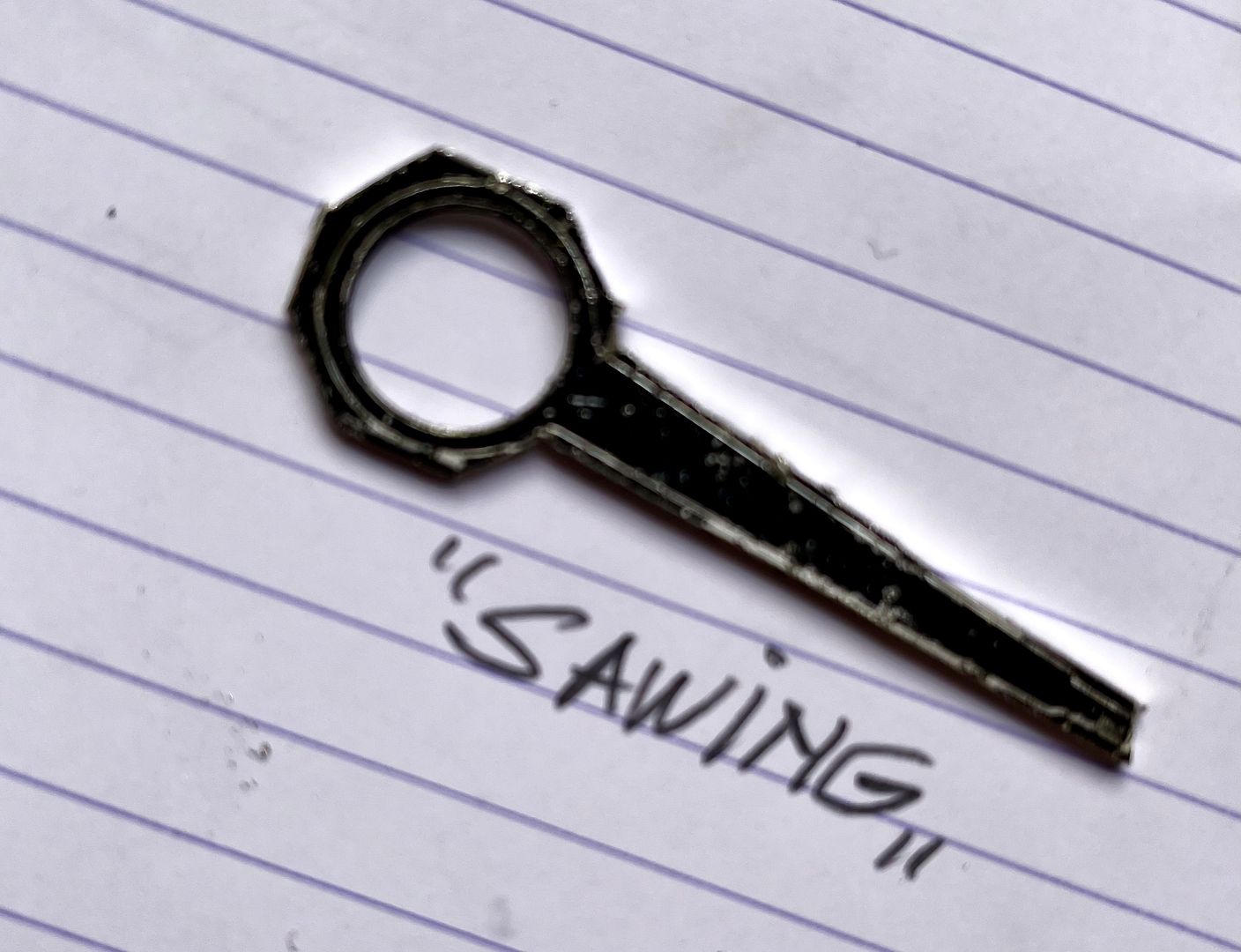

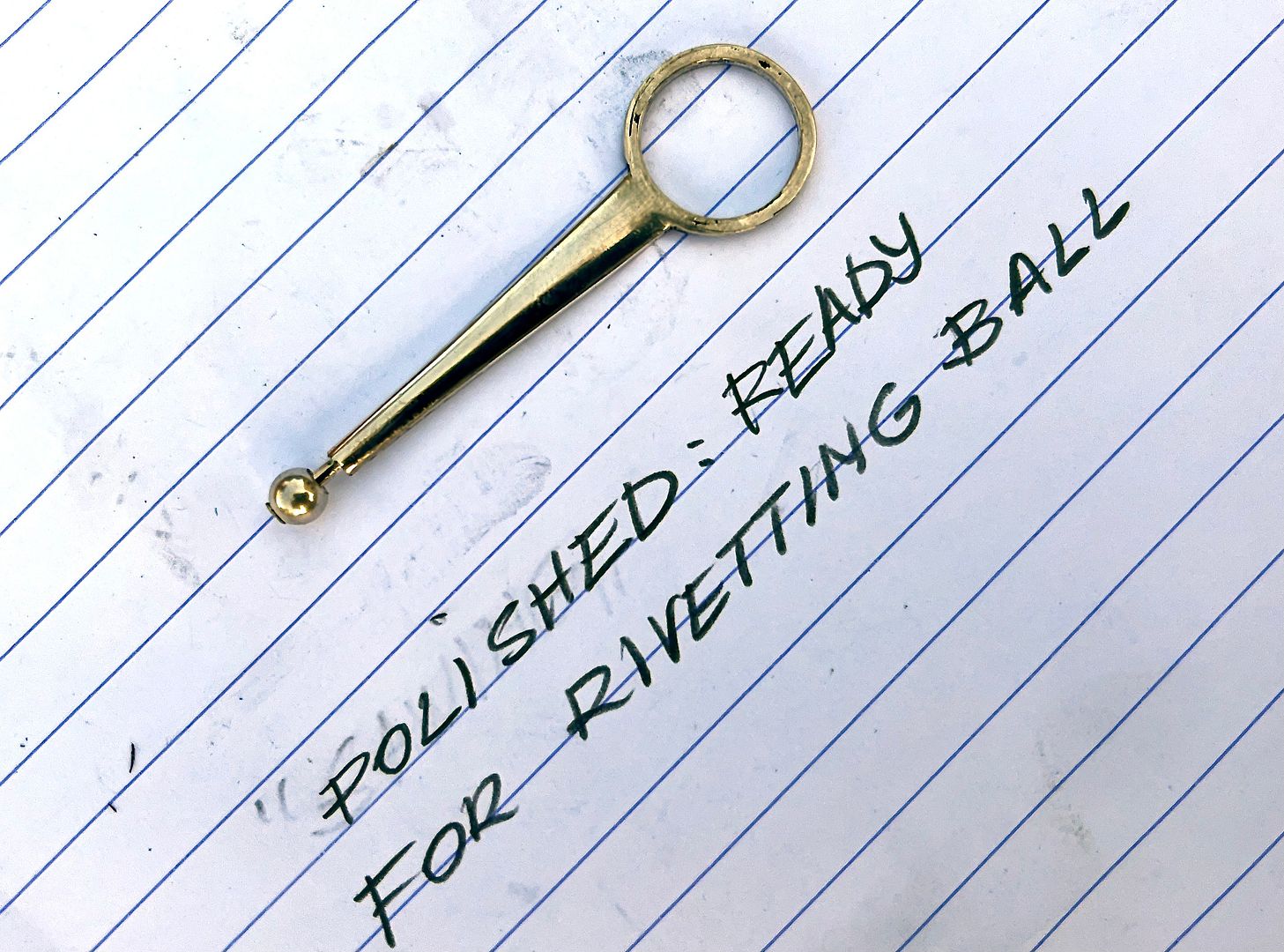

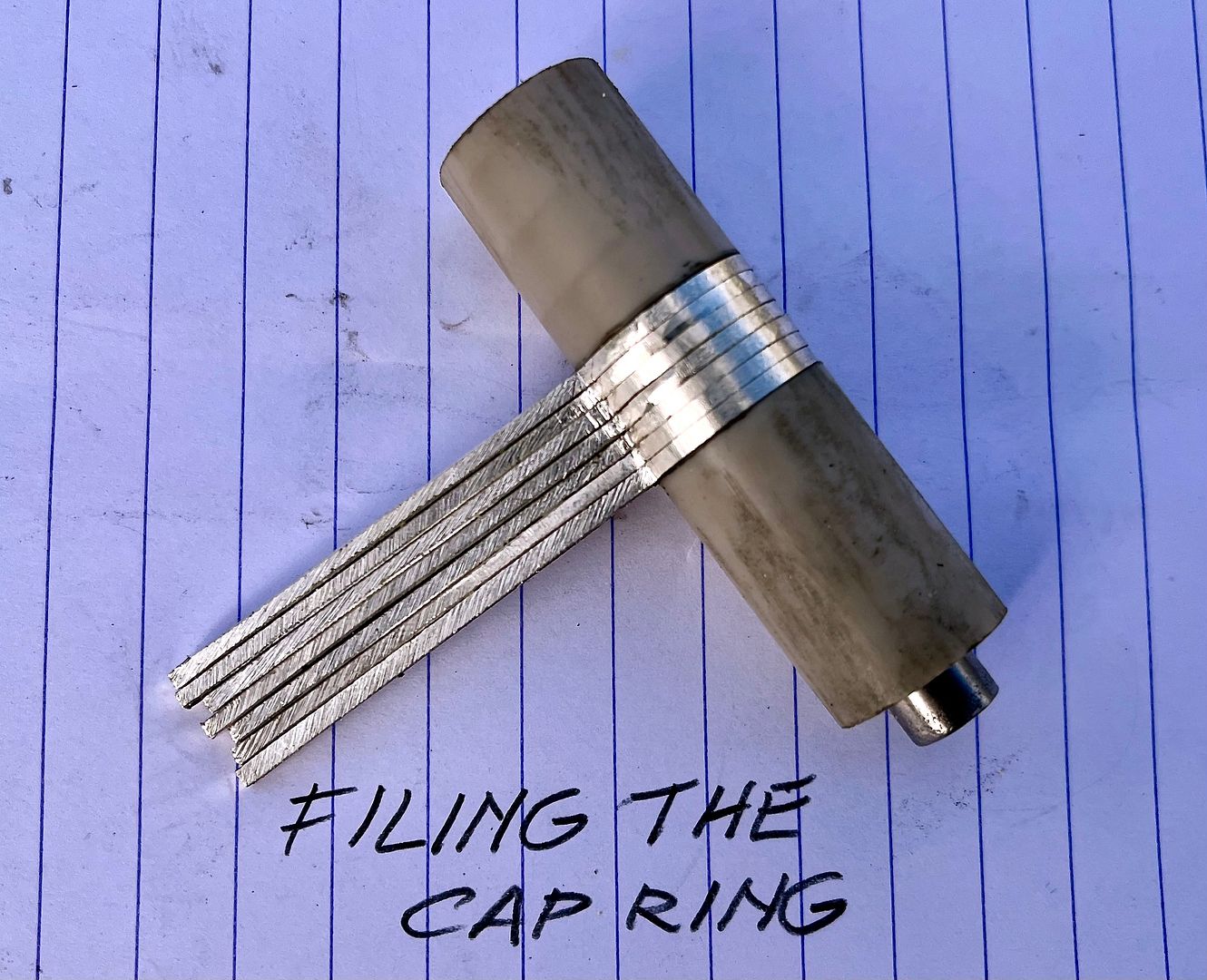

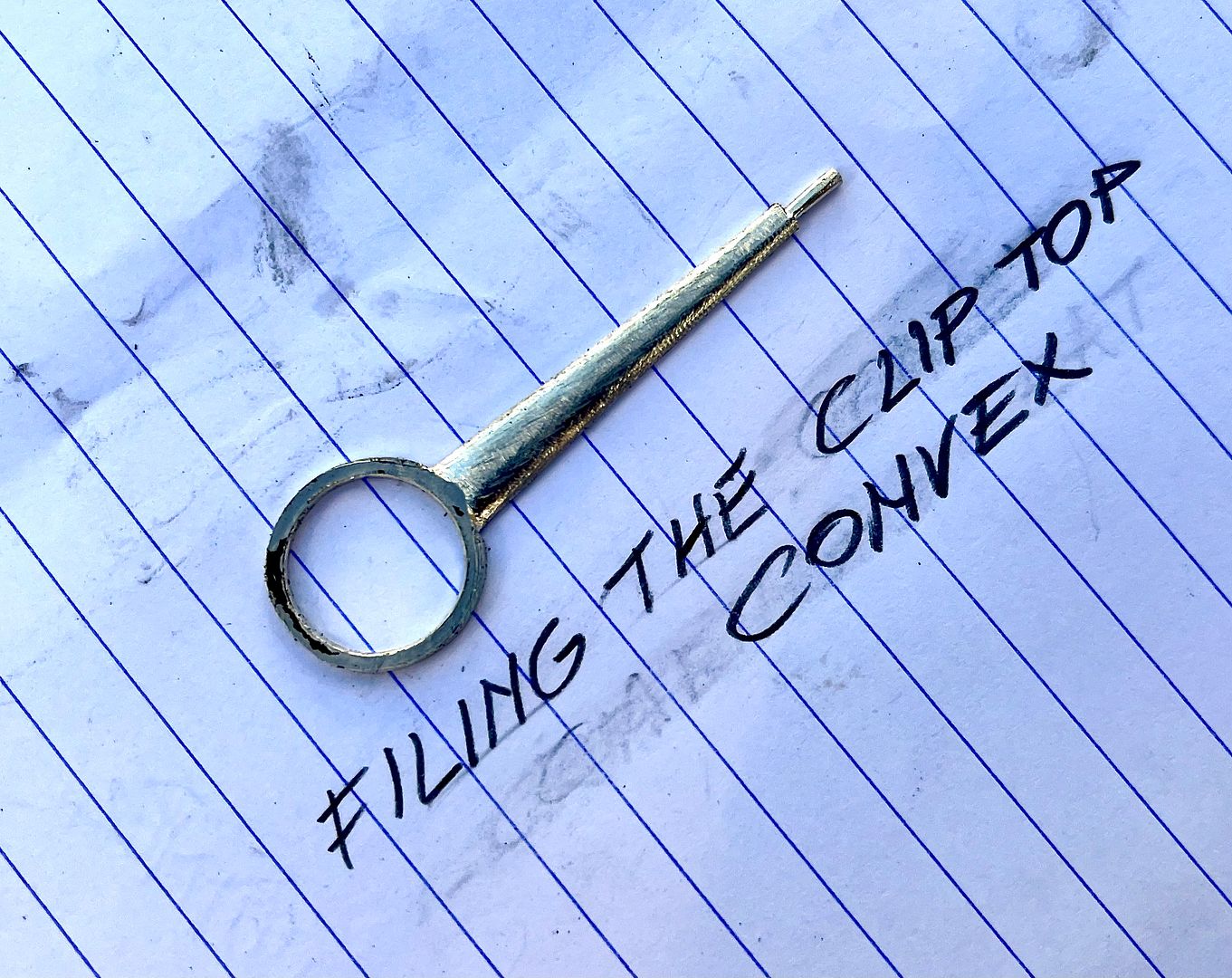

Sur les photos ci-jointes, vous pouvez voir les étapes de production du clip.

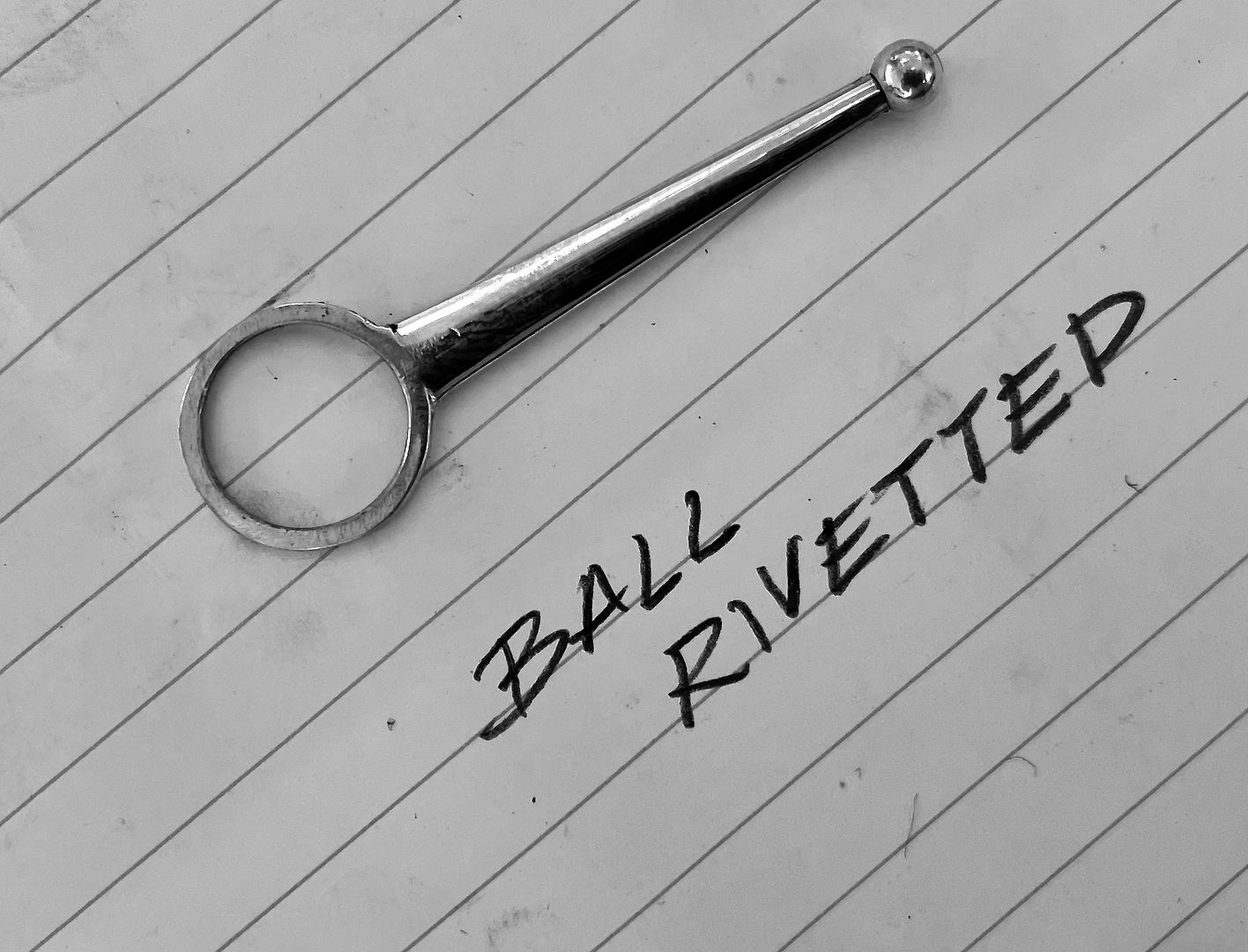

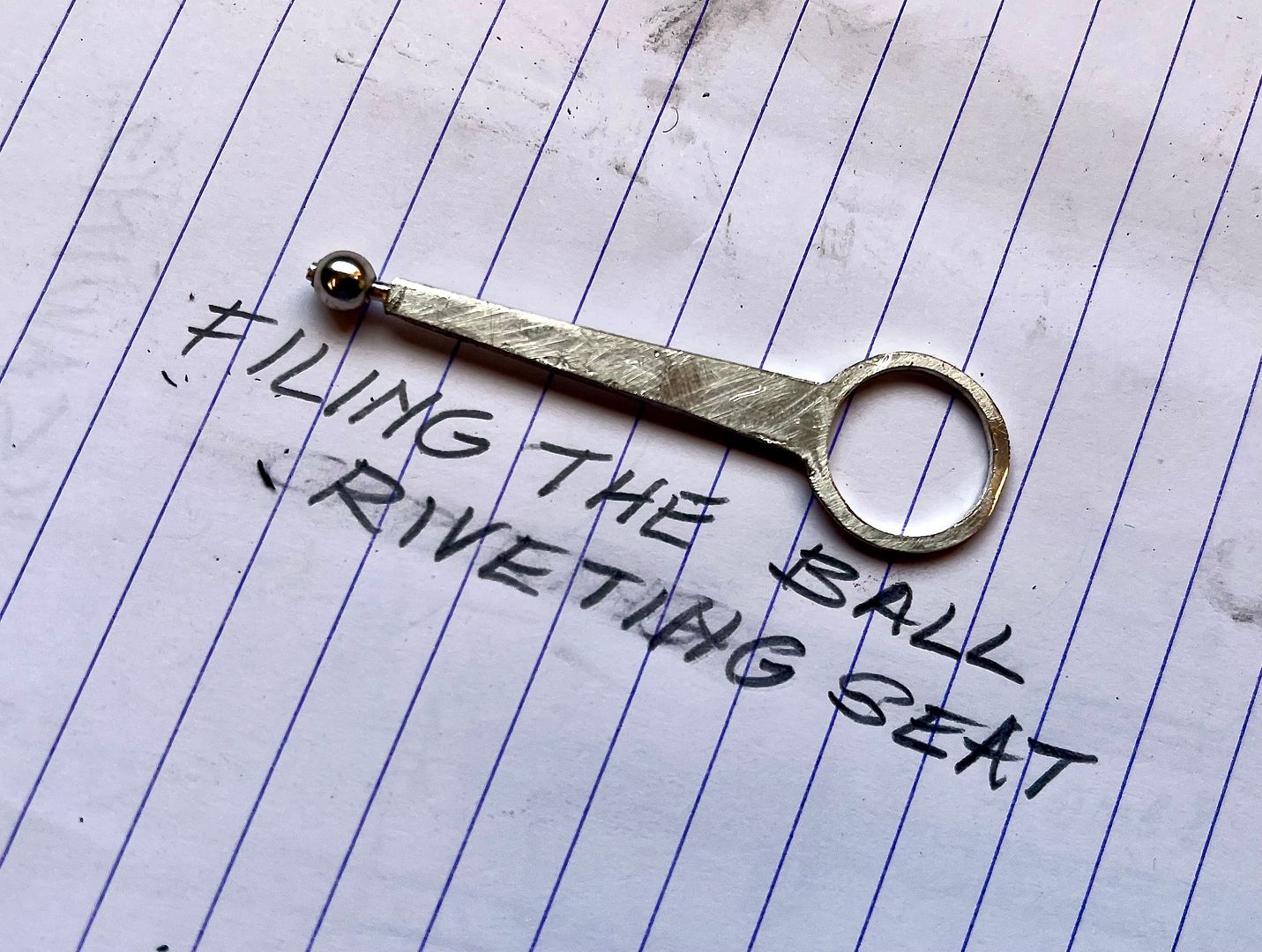

La boule de 5 mm est percée d'un trou de 1,5 mm et d'un chanfrein de 90° permettant de la riveter sur l'extrémité du clip.
J'ai opté pour le rivetage car la soudure à l'argent rendrait la boule et le clip mous, perdant ainsi leur élasticité.
Comme vous l'avez sûrement compris la fabrication manuele d'un clip demande beaucoup de travail, chaque clip me prend au moins 5 heures...
Mais je pense que cela en vaut la peine, c'est un clip..... parfait, du moins à mon avis !
Veuillez noter que ces clips ne sont pas à vendre…
Meilleures salutations,
Francis

[zephyr]

Merci de nous présenter le processus de fabrication mis au point.

[149]

sacré travail,aucun problémes de cassure avec le pliage?

[Stylograf]

Superbe travail !


Et même question que 149 : comment évites-tu la déchirure du métal lors du pliage, tout en gardant le renvoi exactement au bon endroit ?

[silverado]

[Mirifix78]

Superbe travail !


Et même question que 149 : comment évites-tu la déchirure du métal lors du pliage, tout en gardant le renvoi exactement au bon endroit ?

L'argent est relativement ductile, non ?

[darazs]

Superbe travail !


Et même question que 149 : comment évites-tu la déchirure du métal lors du pliage, tout en gardant le renvoi exactement au bon endroit ?

L'argent est relativement ductile, non ?

Oui, mais la procédure de fabrication du matériau de base consomme certainement pas mal de la capacité de déformation. Et puis un tel pliage n'est pas anodin. Bref, même pour de l'argent la question est valide.

[Hobiecat]

Très beau travail Francis !

[Mirifix78]

Superbe travail !


Et même question que 149 : comment évites-tu la déchirure du métal lors du pliage, tout en gardant le renvoi exactement au bon endroit ?

L'argent est relativement ductile, non ?

Oui, mais la procédure de fabrication du matériau de base consomme certainement pas mal de la capacité de déformation. Et puis un tel pliage n'est pas anodin. Bref, même pour de l'argent la question est valide.

Si je devais le faire, je suppose que je chaufferais la pièce à l'endroit de la pliure avec un chalumeau, après l'avoir fixée dans un étau bien comme il faut. Chacun son job.

[Fountainbel]

L'argent est relativement ductile, non ?

Oui, mais la procédure de fabrication du matériau de base consomme certainement pas mal de la capacité de déformation. Et puis un tel pliage n'est pas anodin. Bref, même pour de l'argent la question est valide.

Si je devais le faire, je suppose que je chaufferais la pièce à l'endroit de la pliure avec un chalumeau, après l'avoir fixée dans un étau bien comme il faut. Chacun son job.

Merci a tous pour vos commentaires !

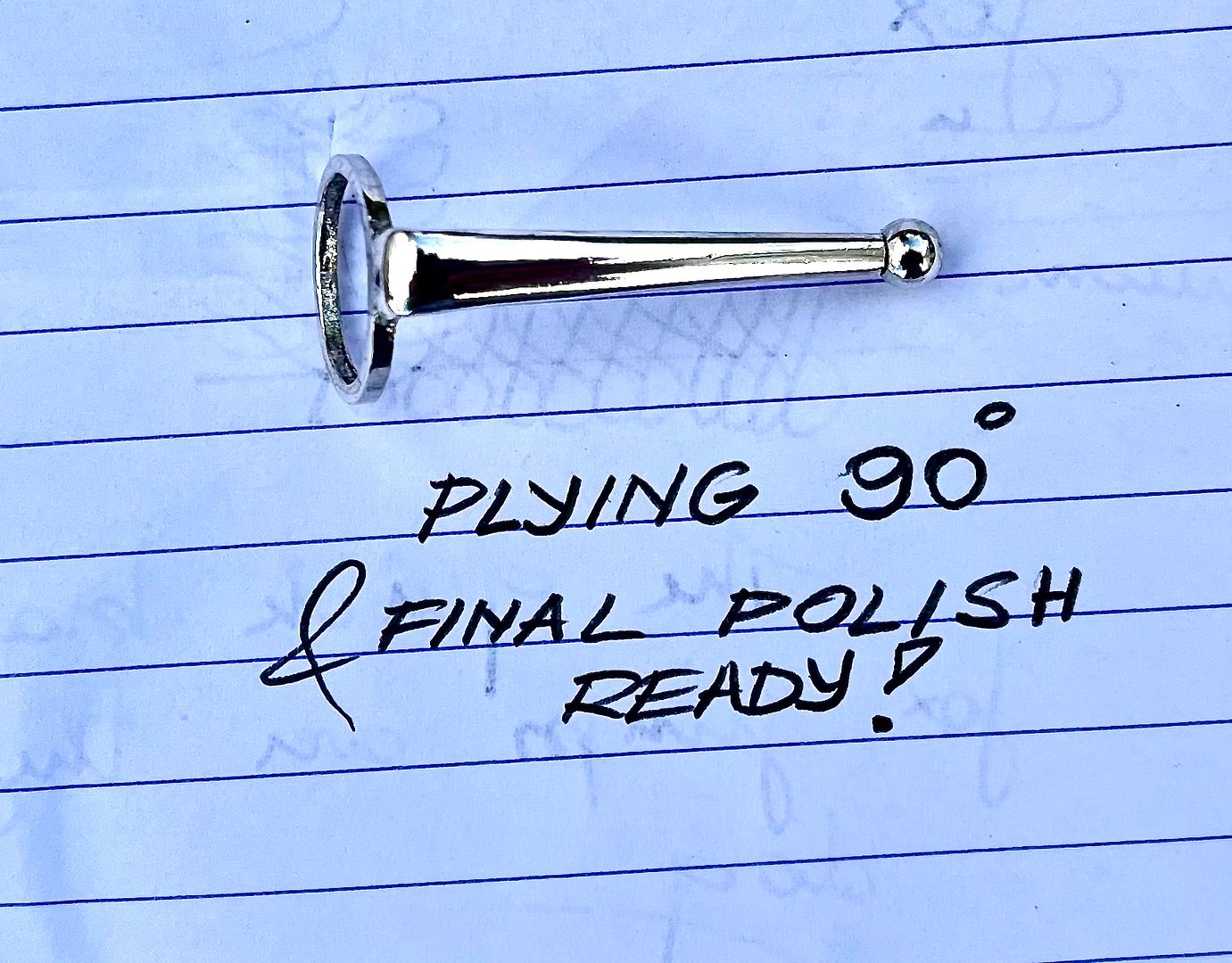

La pliage ne pose pas des problèmes, meme sans chauffage au chalumeau.
De nouveau chauffée a l'endroit du pliure peut résulter que le clip pert son dureté a cette endroit et va plier facilement .
Francis

[Stylograf]

Oui, la chauffe annihile l'effet du laminage.....

L'argent est tout de même assez ductile, mais je reste surpris par la "facilité" apparente de l'opération... As-tu fabriqué un gabarit spécifique pour le pliage ?

[Fountainbel]

Oui, la chauffe annihile l'effet du laminage.....
Exactement !

L'argent est tout de même assez ductile, mais je reste surpris par la "facilité" apparente de l'opération... As-tu fabriqué un gabarit spécifique pour le pliage ?
Ah qui, jai fait une gabarit !
Le gabarit ce centre sur le trou du clip enfin d'obtenir toujours exactement le meme endroit de pliage

[senzen]

Très intéressant, merci!

[Stylograf]

Ah qui, jai fait une gabarit !
Le gabarit ce centre sur le trou du clip enfin d'obtenir toujours exactement le meme endroit de pliage

Ce coup-ci, je comprends bien ! Merci !

[tab]

...feuille d'argent dur "laminé à froid" de 1,5 mm d'épaisseur.
Ce matériau est progressivement laminé à partir d'une feuille plus épaisse jusqu'à l'épaisseur souhaitée de 1,5 mm, ce qui rend la surface extrêmement dure et élastique.

Magnifique travail !

Ce laminage me rappelle le travail des plumes anciennes ...

[Mirifix78]

Oui, mais la procédure de fabrication du matériau de base consomme certainement pas mal de la capacité de déformation. Et puis un tel pliage n'est pas anodin. Bref, même pour de l'argent la question est valide.

Si je devais le faire, je suppose que je chaufferais la pièce à l'endroit de la pliure avec un chalumeau, après l'avoir fixée dans un étau bien comme il faut. Chacun son job.

Merci a tous pour vos commentaires !
La pliage ne pose pas des problèmes, meme sans chauffage au chalumeau.
De nouveau chauffée a l'endroit du pliure peut résulter que le clip pert son dureté a cette endroit et va plier facilement .
Francis

Voilà, c'est ce que je disais au départ : l'argent est assez ductile; L'astuce, c'est d'avoir fait le gabarit pour maintenir l'anneau comme il faut et pouvoir plier à 90° le reste dans le bon axe .

[o1984]

Toujours aussi intéressant !

[Barcor]

Quel travail ! Merci pour le partage.

[Invictus]

Oui, la chauffe annihile l'effet du laminage.....

Non pas du tout car on lamine également à chaud; mais la chauffe modifie la structure cristalline des métaux et peut annuler un traitement thermique:
cf chauffer un tube de cuivre pour le recuire....

[Stylograf]

Je pense que nous parlons différemment de la même chose, puisque, dans les deux cas, il s'agit bien de recristallisation, donc d’antagonisme entre dureté et ductilité...

Et, précisément, le laminage à froid de l'argent de Fountainbel avait pour but de durcir ce métal.... Il nous répond en expliquant que le fait que ce soit de l'argent lui conserve, en dépit du laminage à froid, assez de ductilité pour être plié proprement. Dans le cas contraire, une chauffe aurait induit une recristallisation, et fortement diminué le gain de dureté obtenu par le laminage à froid...
