Réparation d'un "Water Moon" compte-gouttes Japonais

Répondre
Fountainbel
Baystate Blue
Baystate Blue
Messages : 1722
Enregistré le : 15 août 2011 09:59

Réparation d'un "Water Moon" compte-gouttes Japonais

Message par Fountainbel »

Bonjour le Amies/Amis du stylo plume !
J'ai justement finissez une reparation délicat.

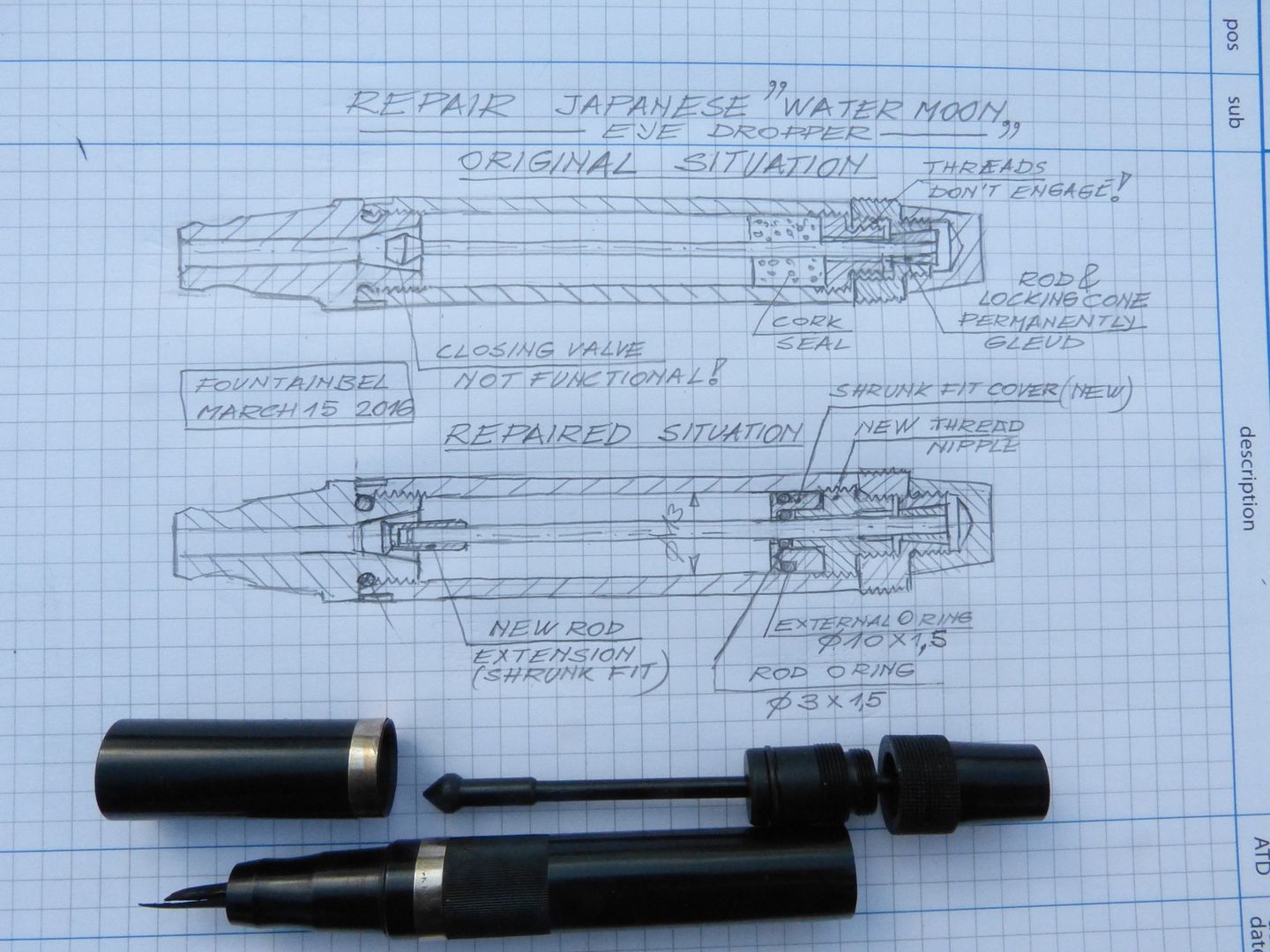

Sur la photo ci-jointe, vous pouvez voir le schéma de principe du stylo d'origine, et - sur le croquis en bas - comment je l'ai modifié.
Cela arrive à être un énorme stylo, diamètre de cylindre 16mm, longueur totale150mm
Comme vous pouvez le voir, il y avait plusieurs problèmes.
Le stylo fuite à l'arrière en raison d'un joint en liège usé
Les filetages entre le bouton de remplissage et le corps n'ont plus de contact, on pourrait simplement pousser le bouton de remplissage axialement contre le corps.
Le cône de la vanne de fermeture ne fermait pas dans son siège dans la section.
Je ne sait pas qui est passée avec ce stylo, mais la tige de piston était 5mm trop court.
Visant à faire face à ce problème quelqu'un a introduit la rondelle dans la chambre section de fermeture, mais la rondelle était pas assez long et le cône de siège était seulement 120 ° au lieu de 60 °, nécessaire pour obtenir une bonne fermeture.
La tige est bloquée dans la poignée de remplissage au moyen d'un bouchon conique.
Il semble on a appliqué du colle sur le cône et la tige pour obtenir une fixation permanente.
J'ai essayé tous les moyens pour le faire sortir, mais n'a pas réussi.
Est ce que quelque un entre vous a déjà été confronté avec ce type de fixation de la tige?
Comme je le fais toujours, j'ai commencé de prendre les mesures et faire un croquis de la situation, après quoi je peux faire quelques
croquis des approches de réparation possibles ..
La solution que je l'ai choisi pour est d'utiliser des joints toriques, interne sur la tige et à l'extérieur sur la diamètre externe.
Leur durée de vie est beaucoup plus long que les joint de liège.
Appliquer un peu de graisse de silicone sur la tige de temps en temps aide est recommandée.
Note que le bouchon de fermeture dans le corps est collée avec shellack, assurant qu'il ne sera pas dévisser accidentellement lors du de-vissage du remplissage.
J'ai aussi installé un joint torique entre la section et le corps, donc il n'y a aucun risque de fuites là-bas.
Par conséquent, aucune nécessité de mettre un agent d'étanchéité sur les filets de la section après avoir rempli le canon
Le front le corps était pas carré du diamètre corps, de sorte que la section était légèrement hors de la ligne avec le corps.
J'ai redressé l'avant du canon sur le tour de sorte que la section - et le capuchon - sont maintenant entièrement aligné avec le corps.
J'ai fabriquée et installé une extension sur la tige de piston de sorte que le clapet se ferme maintenant positivement lors du vissage serrée du bouton de remplissage.
Le cône de fermeture existant a été réduit au niveau du diamètre de la tige pour accepter le goujon d'allongement
Remarque les fils sont tous coupés sur le tour, je n'ai pas les matrices spéciales pour couper les fils
Belle stylo plume, je suis content d'avoir pu le ramener à la fonctionnalité!
Meilleures salutations !
Francis
Modifié en dernier par Fountainbel le 16 mars 2016 21:24, modifié 1 fois.
